酸霧吸收塔焊接缺陷及檢測要求

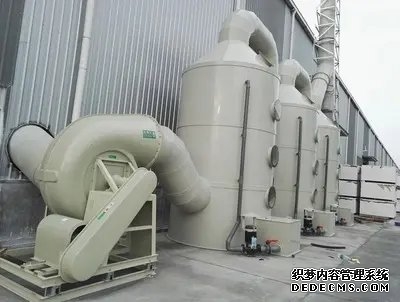

酸霧吸收塔作爲工業廢氣處理系統的核心設備，主要用於去除工業生産中産生的酸性氣體（如硫酸霧、鹽酸霧等）。其結構通常由耐腐蝕材料（如玻璃鋼、不鏽鋼、PP塑料等）制成，焊接質量直接影響設備的密封性、耐腐蝕性和運行安全性。本文将詳細分析酸霧吸收塔常見的焊接缺陷，並闡述對應的檢測要求。
一、酸霧吸收塔常見焊接缺陷
1. 氣孔
原因：焊接過程中，熔池内混入氣體（如空氣、水分分解的氫氣等），在焊縫冷卻時未能及時逸出，形成圓形或條形孔洞。
影響：降低焊縫強度，成爲腐蝕介質滲透的通道，加速設備局部腐蝕。
高發場景：手工電弧焊（SMAW）或氣體保護焊（GMAW）時，若焊材受潮、保護氣體不純或焊接速度過快，易産生氣孔。
2. 裂紋
分類與成因：
熱裂紋：高溫下焊縫金屬凝固時，低熔點共晶物（如硫、磷雜質）偏析導緻開裂，常見於奧氏體不鏽鋼焊接。
冷裂紋：焊接殘餘應力與氫脆共同作用，在焊縫冷卻後延遲出現，多見於高碳鋼或厚闆焊接。
危害：裂紋是***嚴重的焊接缺陷，可能直接導緻設備洩漏甚至斷裂。
3. 未熔合與未焊透
未熔合：焊道與母材或焊道之間未完全熔化結合，多因焊接電流過小、坡口設計不合理或焊槍角度不當。
未焊透：接頭根部未完全熔透，常見於V型坡口間隙過小或鈍邊過***。
後果：顯著降低焊縫有效承載面積，成爲應力集中源。
4. 夾渣
成因：多層焊時，前一層焊渣未徹底清理，殘留在焊縫金屬中。
***點：呈不規則塊狀或條狀，可能引發局部腐蝕或疲勞失效。
5. 形狀缺陷
咬邊：焊縫邊緣母材被過度熔化，形成凹陷，削弱母材厚度。
凸瘤：焊縫餘高過***，導緻應力集中。
錯邊：對接接頭錯位，影響結構受力均勻性。
二、酸霧吸收塔焊接檢測要求
1. 檢測标準依據
***内标準：GB 150《壓力容器》、NB/T 47014《承壓設備焊接工藝評定》、HG/T 20698《化工設備檢驗規範》。
***際标準：ASME BPVC Section VIII（美***機械工程師協會壓力容器規範）、EN 1090（歐洲鋼結構焊接标準）。
2. 無損檢測方法選擇
檢測方法 适用缺陷類型 ***勢 局限性
射線檢測（RT） 氣孔、夾渣、未焊透 直觀顯示缺陷形态，定量準確 對裂紋類平面缺陷靈敏度低，需安全防護
超聲波檢測（UT） 裂紋、未熔合、分層 靈敏度高，可測厚度方向缺陷 結果依賴操作人員經驗，複雜形狀工件難實施
磁粉檢測（MT） 表面及近表面裂紋 快速高效，成本低 僅限鐵磁性材料，深度≤2mm
滲透檢測（PT） 表面開口缺陷（氣孔、裂紋） 無需電源，适用於非金屬表面 僅能檢測表面缺陷，需清潔表面
渦流檢測（ET） 導電材料表面/近表面缺陷 非接觸式，适用於薄壁件 幹擾因素多，定性困難
3. 檢測比例與等級要求
關鍵部位（如塔體環縫、底闆角焊縫）：100% RT或UT，Ⅰ級合格（按GB/T 3323或JB/T 4730标準）。
次要部位：局部抽檢（≥20%），Ⅱ級合格。
不鏽鋼/非金屬材質：***先採用PT或UT，避免磁粉污染。
4. 過程控制要點
焊前檢測：
坡口加工精度（角度、鈍邊）、清潔度（無油污、氧化皮）。
焊工資質審核，焊材烘幹記錄（如E308L不鏽鋼焊條需300℃烘幹1h）。
焊中監控：
層間溫度控制（不鏽鋼≤150℃，防止晶間腐蝕）。
實時監測保護氣體流量（如氩氣流量815L/min）。
焊後檢驗：
外觀檢查（焊縫餘高、咬邊深度≤0.5mm）。
必要時進行氦檢漏試驗（針對高密封性要求部位）。
三、典型案例分析
某化工廠酸霧吸收塔投産半年後出現塔壁穿孔洩漏，經檢測發現：
缺陷類型：環形焊縫密集氣孔+縱向微裂紋。
根本原因：
焊接時環境濕度＞80%，未採取除濕措施，導緻氫緻氣孔。
塔體支撐圈角焊縫未熔合，應力集中誘發疲勞裂紋。
改進措施：
1. 焊接區域搭建防風棚，配置加熱除濕設備。
2. 採用脈沖氩弧焊（PGTIG）替代普通氩弧焊，減少熱輸入。
3. 增加100% UT+PT雙重檢測，建立焊接參數數據庫。
四、總結
酸霧吸收塔的焊接質量控制需貫穿設計、制造、檢驗全流程。建議企業：
1. 制定專項焊接工藝規程（WPS），明確不同材質（如FRP、SS316L）的焊接參數。
2. 引入TOFD（衍射時差法超聲檢測）或相控陣超聲（PAUT）等先進檢測技術。
3. 建立焊接缺陷圖譜庫，實現AI輔助缺陷識别。
通過系統性防控，可将焊接一次合格率提升至98%以上，確保酸霧吸收塔滿足10年以上的設計壽命要求。
